Соединение проводов: скрутка, пайка, сварка или клеммы

При прокладке проводки и подключении электроприборов неизбежно требуется соединять токопроводящие жилы. От надежности контакта зависит безопасность и стабильность работы сети. Ошибки при монтаже могут привести к короткому замыканию, перегреву или возгоранию.

Существуют разные способы соединения проводов. Выбор зависит от материала, сечения, условий эксплуатации и доступных инструментов. Важно также соблюдать нормы, регламентирующие требования к контактам. Это гарантирует надежность и долговечность электропроводки.

Методы соединения

На самом деле методов соединения проводов существует очень много. Они отличаются надежностью фиксации, а также возможностью без проблем выдерживать определенные нагрузки.

Ниже рассмотрим наиболее популярные способы, которыми пользуются опытные электрики и монтажники.

Клеммные колодки

Клеммные колодки — удобный и универсальный способ соединения проводов, обеспечивающий быструю и надежную фиксацию. Они представляют собой небольшие корпуса из диэлектрических материалов с металлическими контактами внутри. Именно через эти элементы передается электрический ток.

Фиксация кабелей осуществляется с помощью механических, пружинных или болтовых зажимов. Такие крепления обеспечивают прочное соединение, способное выдерживать сложные условия эксплуатации. Керамические модели переносят нагрев до +300 °С.

Клеммные колодки широко применяются в распределительных щитах, монтажных коробках и системах освещения. Однако их использование ограничено невозможностью соединять проводники из разных металлов.

Зажимы Wago

Клеммные зажимы Wago — удобное решение для быстрого соединения кабелей. Их конструкция включает рычажный механизм, который не только фиксирует провод, но и защищает его от внешних воздействий.

Существуют разъемные и неразъемные варианты. Первые можно использовать многократно, тогда как вторые рассчитаны на одноразовое подключение.

Зажимы подходят для монтажа в розетках и системах освещения. Однако их не рекомендуют применять для подключения мощных приборов, поскольку фиксаторы могут расплавиться, что приведет к ослаблению контакта.

Преимущество этого решения — простота установки без необходимости в дополнительных инструментах. Оно обеспечивает надежную фиксацию, но чувствительно к перегреву.

Соединительные изолирующие зажимы

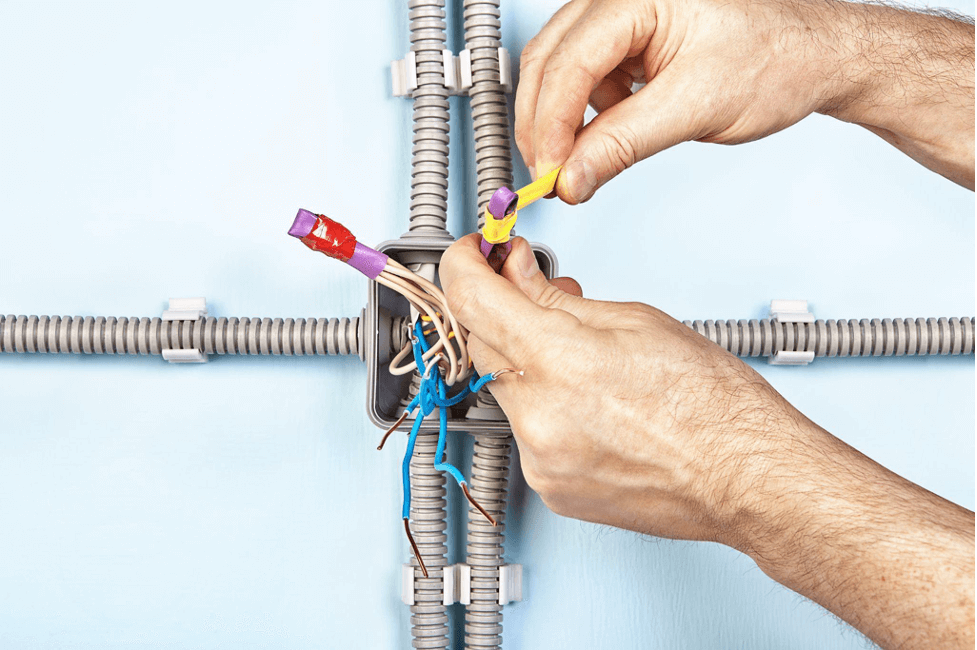

СИЗ — универсальный зажим в виде компактного колпачка с пружинным фиксатором. Корпус изготавливают из прочных негорючих материалов, устойчивых к высоким температурам. Для удобства маркировки производители выпускают зажимы в разных цветах.

Чаще всего СИЗ используют в монтажных коробках, при подключении осветительных приборов и другого оборудования. Они просты в установке, доступны по цене и допускают многократное применение. Однако соединять проводники из разных металлов такими зажимами не рекомендуется.

Гильзы для опрессовки

Опрессовочные гильзы — это металлические трубки, изготовленные из меди или алюминия. Внутрь помещают соединяемые провода, после чего сжимают с помощью обжимных клещей. Такой метод обеспечивает прочный контакт, по надежности сопоставимый со сваркой.

Помимо стандартных медных и алюминиевых вариантов, существуют комбинированные модели, позволяющие соединять жилы из разных металлов.

Для дополнительной защиты контакта применяют термоусадочные трубки, которые изолируют место стыка от влаги, пыли и механических воздействий. Это особенно важно в условиях повышенной влажности или при прокладке кабелей в агрессивных средах.

Гильзы используют для монтажа розеток, распределительных коробок и силовых линий. Они обеспечивают долговечный контакт, но создают неразъемное соединение, поэтому подключение без повторной опрессовки невозможно. Такой метод особенно эффективен в местах с высокой нагрузкой, где необходимо исключить нагрев и окисление жил.

Зажим «орех»

Зажим типа «орех» представляет собой прочный фиксатор, состоящий из двух металлических пластин с отдельными секциями для подключения проводов. Закрепление осуществляется с помощью винтов, расположенных по углам конструкции. Пластины заключены в защитный корпус из карболита, что и послужило основой для названия.

Этот тип соединения широко применяется при сборке распределительных щитов в многоквартирных домах. Он обеспечивает надежный контакт и значительно упрощает подключение дополнительных проводов. Кроме того, зажимы подходят для соединения медных и алюминиевых жил, предотвращая их прямое соприкосновение. Это снижает риск окисления и перегрева.

Однако важно учитывать, что «орех» имеет крупные габариты, поэтому его использование в распределительных коробках затруднено. Такой вариант лучше подходит для магистральных соединений, где требуется прочная фиксация проводников с возможностью быстрого обслуживания.

Болтовое соединение

Один из самых простых способов соединения, который при этом отличается надежностью и долговечностью. Чаще всего используется сборная конструкция из гайки, болта и трех шайб. Сначала на болт надевают шайбу, затем фиксируют первую жилу. После этого устанавливают вторую шайбу, закрепляют второй провод и закрывают конструкцию третьей шайбой. Завершающий этап — затяжка гайки, обеспечивающая окончательную фиксацию.

Такой метод нередко применяют в качестве временного решения, поскольку он требует периодической проверки и подтяжки соединения. Использовать его на постоянной основе не рекомендуется из-за возможного ослабления контакта.

Главное преимущество — универсальность. Этот вариант позволяет соединять проводники из разных металлов без риска окисления. Однако металлические шайбы при длительной эксплуатации могут перегреваться, что увеличивает вероятность возгорания. Поэтому его стоит применять в местах с минимальной нагрузкой или в качестве временной меры до установки более надежного соединения.

Сварка

Один из самых надежных способов соединения, обеспечивающий прочный неразъемный контакт с использованием специализированного оборудования. Для работы потребуется не только сварочный аппарат, но и дополнительные инструменты, а также средства защиты, включая маску.

Сварное соединение широко применяется в отраслях, где требуется максимальная прочность и нет необходимости в регулярном размыкании цепи. Метод особенно востребован на производственных объектах и в энергетике.

Главное преимущество — высокая надежность за счет сплавления проводников. Однако использовать этот способ для соединения медных и алюминиевых жил невозможно из-за разной природы металлов.

Пайка

Пайка — распространенный способ соединения проводов и контактов, особенно востребованный в радио- и микроэлектронике. Этот метод применяется при подключении кабелей к печатным платам и другим маломощным устройствам.

Пайка позволяет скреплять проводники из меди и алюминия, но прочность контакта оставляет желать лучшего. Соединение чувствительно к механическим нагрузкам — даже слабый рывок или удар может нарушить целостность.

Для выполнения работ требуется паяльник и припой, а также навыки аккуратного обращения с нагретыми элементами, поскольку перегрев способен повредить изоляцию или близко расположенные компоненты.

Скрутка

Скрутка — один из самых простых способов соединения проводов, который долгое время применялся в различных сферах. Его главное преимущество — возможность скреплять жилы без специальных инструментов, что особенно удобно в полевых условиях или при срочном ремонте.

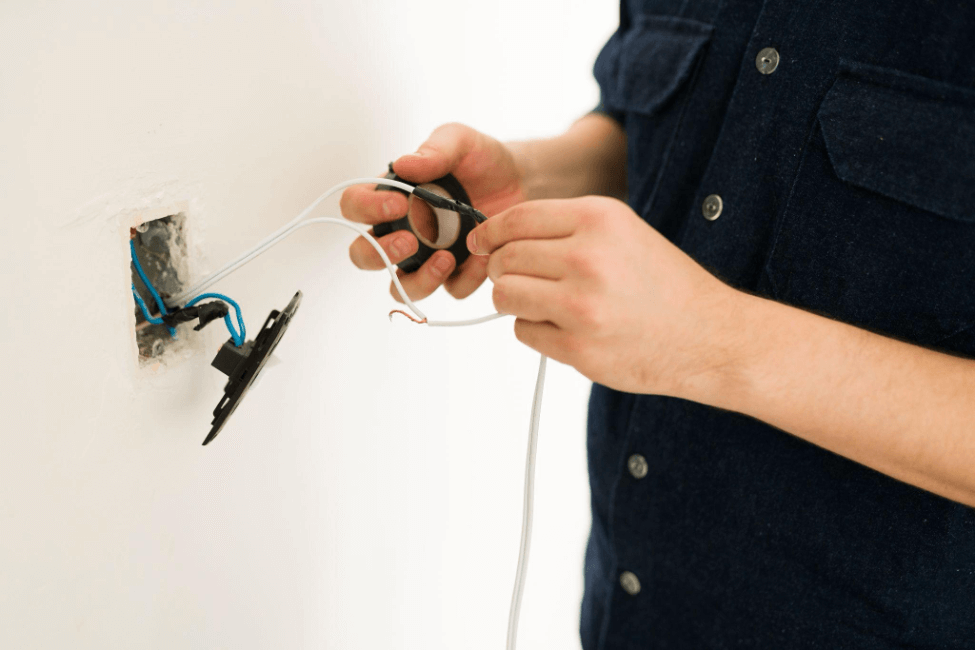

Метод заключается в плотном скручивании проводников, после чего место стыка изолируют с помощью ленты или термоусадочной трубки. Однако современные нормативные требования не допускают такой вариант монтажа в стационарных электросетях.

Главный недостаток — ненадежность контакта, который постепенно ослабевает. Качество зависит от множества факторов: правильности выполнения скрутки, силы затяжки жил, использования зажимных инструментов и типа изоляции. Но в любом случае со временем такое соединение может привести к перегреву, искрению и короткому замыканию, создавая угрозу возгорания.

Несмотря на простоту и удобство, скрутка остается временной мерой, не обеспечивающей достаточной долговечности и безопасности для стационарных электрических систем.
