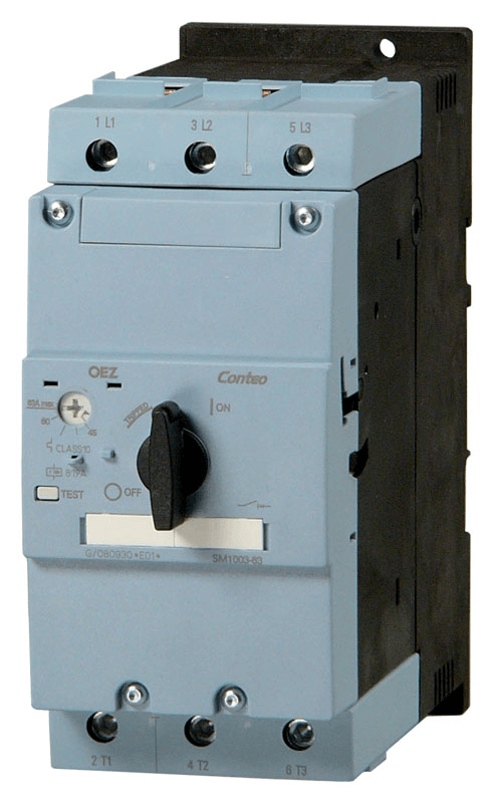

Как подобрать автомат защиты двигателя

Правильный выбор автомата защиты двигателя – залог длительной и безопасной эксплуатации электрооборудования. Неверно подобранная защита может привести не только к преждевременному выходу двигателя из строя, но и к серьезным авариям на производстве. В этой статье мы рассмотрим ключевые аспекты подбора автоматических выключателей для защиты электродвигателей и предоставим практические рекомендации для оптимального выбора.

Зачем нужна специализированная защита для электродвигателей

Электродвигатели имеют особые эксплуатационные характеристики, которые требуют специфических решений в области защиты. В момент запуска двигатель потребляет ток, в 5-7 раз превышающий номинальный. Благодаря термической инерции, двигатель способен кратковременно выдерживать перегрузки без повреждений. Необходимость контроля каждой фазы обусловлена важностью предотвращения асимметричных режимов. Кроме того, следует учитывать такие специфические аварийные режимы, как заклинивание ротора, обрыв фазы и затяжной пуск.

Обычные автоматические выключатели не учитывают эти особенности, что делает применение специализированных устройств защиты необходимым условием надежной работы электропривода.

Основные виды автоматов защиты двигателя

На современном рынке электротехнического оборудования представлены различные типы защитных устройств.

Автоматические выключатели защиты двигателя (АВЗД) комбинируют функции защиты от короткого замыкания, перегрузки и выпадения фазы. Электронные реле защиты двигателя предоставляют расширенный функционал защиты и диагностики. Устройства плавного пуска, помимо защитных функций, обеспечивают щадящий запуск двигателя.

Каждое из этих устройств имеет свои преимущества и ограничения, которые необходимо учитывать при проектировании системы защиты.

Ключевые параметры при выборе автомата защиты

1. Номинальный ток двигателя

Базовый параметр для подбора защитного устройства — номинальный ток двигателя, указанный в паспорте или на заводской табличке. Диапазон регулировки теплового расцепителя должен включать это значение. Обычно уставка теплового расцепителя настраивается на значение номинального тока или несколько выше (до 10%).

2. Отключающая способность

Значение максимального тока короткого замыкания, который автомат способен безопасно отключить. Данный параметр должен превышать расчетный ток КЗ в точке установки. Для промышленных объектов часто требуются автоматы с отключающей способностью 25-50 кА.

3. Рабочее напряжение

Номинальное напряжение автомата должно соответствовать напряжению питающей сети. Для трехфазных двигателей 380В необходимы трехполюсные автоматы с соответствующим классом напряжения.

4. Время-токовая характеристика

Определяет время срабатывания защиты в зависимости от кратности перегрузки. Для двигателей важно, чтобы защита не срабатывала при кратковременных пусковых токах, но отключала нагрузку при длительной перегрузке.

Пошаговая инструкция по подбору автомата защиты

Начните со сбора исходных данных об электродвигателе. Вам понадобится информация о номинальном токе и напряжении, мощности двигателя, классе изоляции, кратности пускового тока и особенностях применения (тяжелый пуск, частые пуски).

Затем определите тип защитного устройства. Для небольших двигателей до 7,5 кВт часто достаточно АВЗД. Для средних двигателей (7,5-75 кВт) оптимально сочетание автоматического выключателя и теплового реле. Для мощных двигателей (более 75 кВт) рекомендуется использовать электронные реле защиты.

Следующий шаг — расчет номинального тока защитного устройства. Для стандартных применений номинальный ток защиты составляет 1,0-1,1 от номинального тока двигателя. Для тяжелых режимов работы этот показатель увеличивается до 1,1-1,2.

Определите необходимые дополнительные функции защиты: защита от асимметрии и перекоса фаз, защита от затянутого пуска, защита от повышенного/пониженного напряжения.

Не забудьте учесть условия эксплуатации: температуру окружающей среды (требуется корректировка уставок), высоту над уровнем моря (выше 1000 м требуется снижение нагрузки), степень загрязнения среды.

Особенности защиты для разных типов двигателей

Асинхронные двигатели с короткозамкнутым ротором

Наиболее распространенный тип двигателей, характеризуется высокими пусковыми токами (5-7 In).

Двигатели с фазным ротором

Имеют меньшие пусковые токи благодаря пусковым резисторам.

Синхронные двигатели

Требуют дополнительной защиты цепей возбуждения. Часто применяются специализированные электронные реле защиты.

Однофазные двигатели

Нуждаются в защите от перегрузки и повышенного тока. Используются однополюсные автоматические выключатели с тепловым и электромагнитным расцепителями.

Типичные ошибки при подборе автоматов защиты

При выборе автоматов защиты двигателя часто допускаются определенные ошибки. Недооценка пусковых токов приводит к ложным срабатываниям защиты при запуске. Завышение номинала теплового расцепителя снижает эффективность защиты от перегрузки. Игнорирование условий эксплуатации может привести к некорректной работе устройства, особенно в жарких условиях, где необходима корректировка уставок. Отсутствие защиты от асимметрии фаз является одной из частых причин выхода двигателей из строя. Неучет специфики нагрузки может существенно снизить надежность системы, особенно для механизмов с тяжелым пуском, требующих особых решений.

Передовые технологии автоматической защиты двигателей

Современное оборудование для защиты двигателей развивается в направлении повышения интеллектуальности и интеграции в автоматизированные системы. Микропроцессорные реле защиты обеспечивают расширенную диагностику и протоколирование событий. Устройства с коммуникационными интерфейсами позволяют интегрировать защиту в системы SCADA. Адаптивные системы защиты автоматически подстраиваются под характеристики конкретного двигателя. Комплексные решения совмещают функции защиты, управления и диагностики в едином устройстве.
