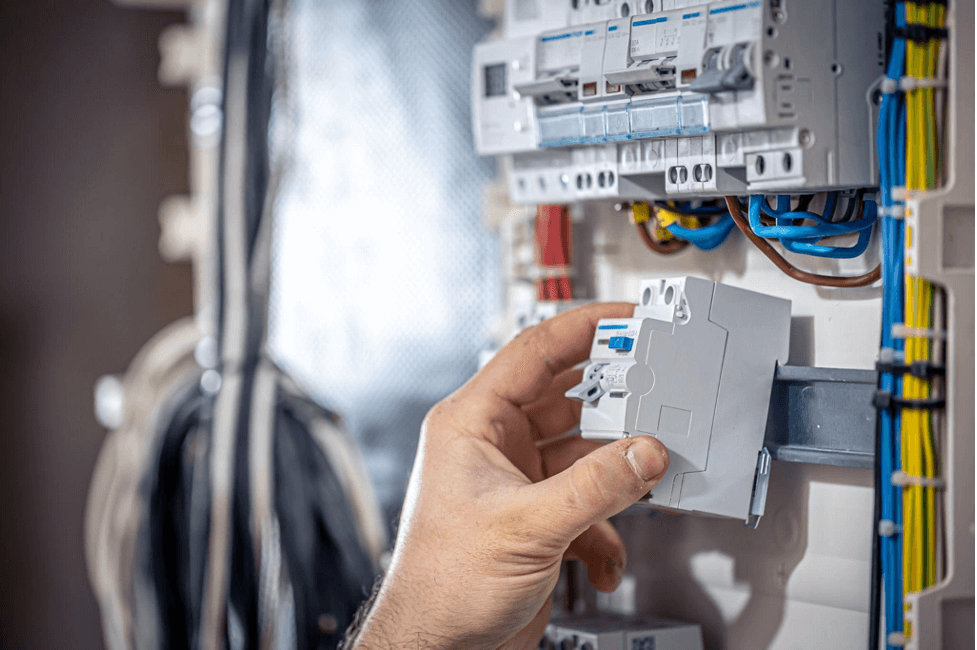

Что выбрать: УЗО + автомат или дифавтомат

Электричество окружает нас повсюду – оно освещает дома, питает бытовые приборы, обеспечивает работу сложных систем на производстве. Однако за удобством скрывается серьезная угроза. По данным статистики, ежегодно в России фиксируются тысячи случаев поражения электрическим током, из которых сотни заканчиваются трагедиями.

Короткие замыкания, утечки тока и перегрузки сетей становятся причиной пожаров, уносящих жизни и уничтожающих имущество. Потому вопрос электробезопасности — это не просто техническая формальность, а критически важный аспект.

Для минимизации данных рисков в электроустановках применяются устройства защитного отключения (УЗО) и автоматические выключатели дифференциального тока (АВДТ), более известные как дифавтоматы. Оба прибора созданы для предотвращения аварийных ситуаций, но их функционал, особенности применения и подход к монтажу существенно различаются. Поэтому стоит разобраться, что представляют собой УЗО и дифавтоматы, и сравнить их по ключевым критериям.

Что такое УЗО

Устройство защитного отключения (УЗО) — это электромеханический прибор, предназначенный для предотвращения поражения человека электрическим током и снижения риска возгораний из-за утечки тока.

Его работа основана на сравнении значений тока в фазном и нулевом проводниках. В нормальном режиме показатели совпадают, поскольку электричество движется к нагрузке и возвращается обратно. Если часть тока уходит, например, через поврежденную изоляцию или тело человека, возникает дисбаланс, который фиксируется, и цепь мгновенно размыкается.

Чувствительность УЗО измеряется в миллиамперах (мА). Для защиты людей применяют устройства с порогом срабатывания 10 или 30 мА, так как более высокие значения представляют угрозу жизни. В целях противопожарной безопасности устанавливают модели на 100 или 300 мА, чаще всего на вводе в здание.

Реакция на утечку тока

Главное преимущество УЗО — высокая скорость срабатывания. Современные устройства отключают питание за 20–40 миллисекунд, что быстрее, чем человек успевает ощутить серьезный удар током. Например, если ребенок прикоснется к оголенному проводу, защита сработает до того, как электрический разряд сможет нанести непоправимый вред.

УЗО эффективно и при утечках, возникающих из-за старой проводки с изношенной изоляцией, а также при повреждениях бытовых приборов, таких как стиральные машины и водонагреватели.

Основные ограничения

Несмотря на высокую эффективность, УЗО не защищает от сверхтоков. Это значит, что при перегрузке сети, когда подключено слишком много мощных приборов, или при коротком замыкании, когда фаза и ноль соединяются напрямую, устройство не реагирует. В таких ситуациях проводка может перегреться, оплавиться или даже загореться, а защита не сработает.

Поэтому УЗО всегда дополняют автоматическим выключателем, который предотвращает перегрузки и короткие замыкания. Такое сочетание делает систему сложнее, но обеспечивает комплексную безопасность.

Что такое АВДТ (дифавтомат)

Автоматический выключатель дифференциального тока (АВДТ), или дифавтомат, — это устройство, совмещающее функции УЗО и автоматического выключателя. Оно не только отслеживает утечки, фиксируя разницу токов в фазном и нулевом проводниках, но и реагирует на перегрузки и короткие замыкания.

Для защиты от перегрузок в АВДТ предусмотрен тепловой расцепитель, который отключает цепь при длительном превышении допустимого тока, например, если подключен слишком мощный прибор. Электромагнитный расцепитель срабатывает при резких скачках, характерных для коротких замыканий, мгновенно размыкая цепь.

Объединение функций

Дифавтомат — это решение «все в одном». Если УЗО нужно дополнять автоматом, то АВДТ справляется с обеими задачами самостоятельно. Например, он может одновременно защитить от удара током при повреждении кабеля и отключить питание, если вы случайно замкнули проводку пылесосом. Это делает его особенно удобным для небольших электрощитов, где каждый сантиметр на счету.

Преимущества и недостатки

Преимущества АВДТ очевидны — он занимает меньше места, упрощает монтаж и снижает количество проводов. Вместо двух приборов устанавливается один, что уменьшает риск ошибок при подключении.

Однако у дифавтомата есть и недостатки:

• При срабатывании сложно сразу определить причину — утечка тока, перегрузка или короткое замыкание.
• Стоимость выше, чем у связки УЗО и автомата, что может быть критично при ограниченном бюджете.
• В случае поломки заменить придется весь прибор. В отличие от него, при раздельной установке можно поменять только вышедший из строя элемент.

Сравнение УЗО + автомат и дифавтомат

Выбор между связкой УЗО с автоматическим выключателем и дифавтоматом зависит от множества факторов. Чтобы помочь определиться, стоит сравнить эти варианты по пяти ключевым параметрам:

• занимаемое место;
• сложность подключения;
• удобство использования;
• стоимость;
• возможности диагностики.

Занимаемое место в электрощите

Электрощит имеет ограниченное пространство, поэтому количество модулей (стандартная ширина одного модуля — 18 мм) играет важную роль.

Однофазное УЗО занимает 2 модуля (36 мм), автоматический выключатель — 1 модуль (18 мм). В сумме на одну линию требуется 3 модуля (54 мм). Дифавтомат в свою очередь обычно занимает 2 модуля (36 мм), что делает его на треть компактнее.

Если рассматривать щит на 12 линий, разница становится заметной: 12 дифавтоматов займут 216 мм, тогда как связка УЗО и автоматов — 432 мм. В небольших щитах такая экономия пространства может оказаться критически важной.

Например, в квартире с тремя линиями (освещение, розетки, плита) комбинация УЗО и автоматов потребует 9 модулей, а дифавтоматы — только 6. Если места в щите мало, этот фактор становится решающим.

Для УЗО существуют компактные модели (некоторые производители выпускают варианты шириной 1,5 модуля) или многополюсные автоматы, обслуживающие несколько цепей. Однако дифавтоматы изначально занимают меньше места, поэтому их преимущество сохраняется в большинстве случаев.

Сложность схемы подключения

Схема с УЗО и автоматом требует больше действий при подключении. Сначала фаза и ноль подводятся к УЗО, затем фаза идет на автомат, откуда уже распределяется на нагрузку. Ноль подключается через отдельную шину, что требует дополнительных перемычек и клемм. Это увеличивает количество соединений и повышает вероятность ошибок, особенно для новичков.

Дифавтомат монтируется проще: фаза и ноль заводятся на входные клеммы, а с выходных напрямую идут к нагрузке. Никаких шин и перемычек не требуется, что упрощает схему и делает ее аккуратнее. Например, для розеточной группы достаточно завести провода на дифавтомат — и подключение завершено.

Также важно учитывать дополнительные элементы. УЗО требует установки нулевой шины, а иногда и клеммников для соединения нескольких автоматов, что усложняет монтаж и увеличивает затраты на материалы. Дифавтомат более компактный и удобный, но его выход из строя потребует полной замены устройства, что может оказаться менее практичным.

Удобство эксплуатации

Схема с УЗО и автоматом нагляднее. Если срабатывает автомат, причина в перегрузке или коротком замыкании. Если отключается УЗО, значит, произошла утечка тока. Это упрощает поиск неисправности даже для тех, кто не имеет опыта.

Дифавтомат не дает такой четкой картины — при его срабатывании сразу определить причину сложнее. Приходится разбираться методом исключения, что занимает больше времени.

Раздельная схема удобнее для диагностики. Например, если после запуска стиральной машины срабатывает УЗО, сразу понятно, что проблема в ее изоляции. В случае с дифавтоматом придется проверять цепь мультиметром или временно менять устройство, чтобы выявить источник неисправности.

Стоимость

Цена — важный фактор при выборе. Связка УЗО и автомата обычно обходится дешевле. Например, УЗО на 30 мА от IEK стоит около 1000 рублей, автомат на 16 А — 300 рублей. В сумме это 1300 рублей. Дифавтомат с такими же характеристиками стоит 1800–2200 рублей. Разница в 500–900 рублей на одну линию при большом количестве цепей приводит к существенным затратам.

Таким образом, если бюджет ограничен или требуется защитить много линий, УЗО с автоматом — более экономичный вариант. Однако при дефиците места или необходимости быстрого монтажа дифавтомат оправдывает себя за счет компактности и упрощенной схемы подключения.

Поиск неисправностей

Как уже упоминалось выше, схема с УЗО и автоматом удобна в диагностике: если отключился автомат, причина в перегрузке (например, из-за одновременного включения нескольких мощных приборов), если сработало УЗО — значит, произошла утечка тока (повреждена изоляция или повышена влажность).

С дифавтоматом определить неисправность сложнее. Приходится отключать устройства по одному или использовать тестер для проверки сопротивления изоляции.

Некоторые модели (например, ABB, Legrand) оснащены индикаторами. Они показывают причину срабатывания: красный сигнал — утечка, желтый — перегрузка или короткое замыкание. Это облегчает диагностику, но такие устройства стоят от 3000 рублей и выше, что увеличивает затраты.

Что выбрать: УЗО + автомат или дифавтомат

Чтобы дать ответ на этот вопрос, нужно резюмировать преимущества и недостатки обоих вариантов.

Плюсы УЗО + автомат:

• ниже стоимость;
• проще диагностика;
• гибкость (можно заменить только один элемент).

Минусы:

• занимает больше места;
• сложнее в монтаже из-за увеличенного числа соединений.

Плюсы дифавтомата:

• компактность;
• простота установки;
• минимальное количество проводов.

Минусы:

• дороже;
• сложнее понять причину срабатывания;
• требуется полная замена при поломке.

Советы по выбору

Для небольших объектов, таких как квартира или дача, чаще выбирают дифавтомат. Он оптимален для компактных щитов с 3–5 линиями. Например, для розеток, освещения и плиты достаточно трех АВДТ по 2 модуля.

Для больших домов предпочтительнее УЗО с автоматами. Это экономически выгодно при 10+ линиях. В коттедже, где есть отдельные цепи для гаража, бани и уличного освещения, такой вариант помогает снизить расходы.

Если важно сразу понимать причину отключения, лучше выбрать УЗО с автоматом или дифавтомат с индикатором.

Электробезопасность не терпит компромиссов. УЗО и дифавтоматы выполняют одинаковую задачу — защищают от утечки тока, но подходят для разных условий. Выбор зависит от приоритетов: экономия, компактность или удобство диагностики.

Независимо от варианта помните: установка электрощита — работа для профессионалов. Ошибки при подключении могут привести к отказу защиты или усугубить ситуацию. Регулярно проверяйте устройства кнопкой «Тест» (раз в месяц), следите за состоянием проводки и не экономьте на качестве оборудования.
