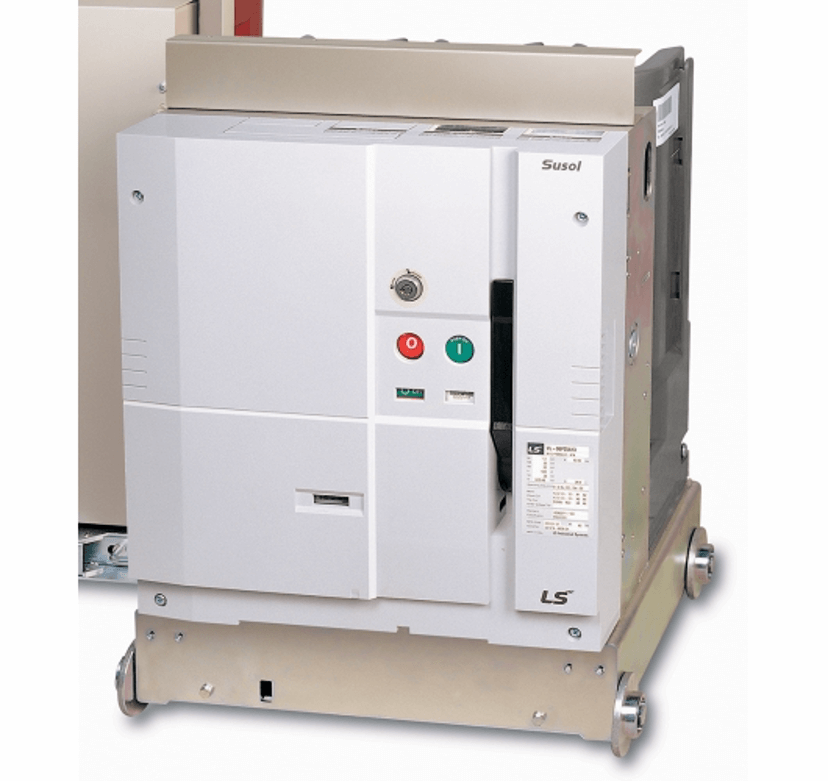

Что такое вакуумные выключатели

Вакуумный выключатель — это современное коммутационное устройство, предназначенное для включения и отключения электрических цепей в нормальных и аварийных режимах работы. Ключевая особенность данного типа выключателей заключается в использовании вакуума в качестве дугогасительной среды, что обеспечивает надежное и быстрое гашение электрической дуги, возникающей при размыкании контактов.

В электроэнергетической инфраструктуре вакуумные выключатели выполняют критически важные функции: защищают электрооборудование от токов короткого замыкания, обеспечивают оперативное управление электроустановками, гарантируют безопасность персонала и инфраструктуры, а также поддерживают стабильность работы энергосистем в целом.

Принцип работы вакуумного выключателя

Функционирование вакуумного выключателя базируется на уникальных физических свойствах вакуума. Рассмотрим, как устроен и работает данный тип электротехнического оборудования.

Основой вакуумного выключателя является герметичная камера из керамики или стекла, в которой создается глубокий вакуум (порядка 10⁻⁶–10⁻⁸ торр). Внутри камеры располагаются два контакта — подвижный и неподвижный, изготовленные из специальных сплавов на основе меди с добавлением хрома, вольфрама и других материалов, обеспечивающих высокую электропроводность и стойкость к эрозии.

При размыкании контактов в вакуумной среде возникает электрическая дуга, состоящая из ионизированного металлического пара, испаряющегося с поверхности контактов. Однако в вакууме, в отличие от других сред, электрическая дуга не может поддерживаться длительное время и прерывается при первом прохождении тока через нулевое значение. Это обеспечивает исключительно быстрое гашение дуги – за доли миллисекунды.

Для перемещения подвижного контакта используется пружинный, электромагнитный или пневматический привод. Современные конструкции оснащаются электронными системами управления, позволяющими контролировать момент и скорость размыкания контактов с высокой точностью.

Преимущества вакуумных выключателей

Вакуумные выключатели обладают рядом существенных преимуществ по сравнению с другими типами коммутационных аппаратов, что объясняет их возрастающую популярность в различных отраслях.

Высокая надежность и долговечность

Вакуумные выключатели отличаются продолжительным сроком службы — до 30 лет при правильной эксплуатации. Они обеспечивают большой коммутационный ресурс, достигающий 100 000 циклов включения-отключения в нормальном режиме. Важным преимуществом является стабильность технических характеристик на протяжении всего срока эксплуатации.

Экологическая безопасность

В отличие от некоторых других типов выключателей, вакуумные модели не используют SF₆ (элегаз), обладающий высоким парниковым эффектом. Отсутствие масла исключает риск возгорания, что существенно повышает пожаробезопасность. При коммутации не происходит выброса вредных веществ, что делает данное оборудование экологически безопасным решением.

Компактность и простота обслуживания

Вакуумные выключатели характеризуются малыми габаритами и весом по сравнению с масляными и воздушными выключателями. Они требуют минимального технического обслуживания, что снижает эксплуатационные затраты. Конструкция позволяет устанавливать их в любом положении, что упрощает проектирование распределительных устройств.

Высокие эксплуатационные характеристики

Среди ключевых эксплуатационных преимуществ вакуумных выключателей стоит отметить быстрое восстановление электрической прочности после гашения дуги и эффективное отключение токов короткого замыкания. Они работают бесшумно, без вибрации, в широком диапазоне температур (от -60°C до +55°C). Важно, что для гашения дуги не требуются дополнительные источники энергии.

Области применения вакуумных выключателей

Благодаря своим техническим характеристикам, вакуумные выключатели нашли широкое применение в различных сегментах электроэнергетической отрасли.

Распределительные сети среднего напряжения

Наиболее распространенная сфера использования вакуумных выключателей — сети с номинальным напряжением от 6 до 35 кВ. В этом диапазоне вакуумные выключатели практически вытеснили масляные аналоги благодаря более высокой надежности и экологичности.

Промышленные предприятия

На производственных объектах вакуумные выключатели используются для защиты мощных электродвигателей, трансформаторов и другого силового оборудования от перегрузок и коротких замыканий.

Объекты инфраструктуры и транспорта

Вакуумные выключатели широко применяются на железных дорогах, в метрополитене, на объектах водоснабжения и водоотведения, где требуется высокая надежность электроснабжения.

Возобновляемая энергетика

Ветроэлектростанции и солнечные электростанции оснащаются вакуумными выключателями для обеспечения надежного подключения к электрическим сетям и защиты оборудования.

Инновации и перспективы развития

Технология вакуумных выключателей непрерывно совершенствуется, и современные разработки направлены на несколько ключевых аспектов.

Во-первых, активно внедряются цифровые технологии мониторинга и управления. Современные вакуумные выключатели оснащаются интеллектуальными системами непрерывного контроля состояния и диагностики, позволяющими прогнозировать возможные неисправности и планировать техническое обслуживание.

Во-вторых, производители работают над повышением коммутационного ресурса. Применение новых материалов для контактных систем и оптимизация конструкции дугогасительных камер позволяют увеличить количество коммутационных циклов без снижения эффективности работы.

В-третьих, наблюдается тенденция к миниатюризации и снижению энергопотребления. Уменьшение габаритов выключателей при сохранении их функциональности позволяет сократить пространство распределительных устройств и снизить энергопотребление приводных механизмов.

Наконец, ведутся активные разработки в области создания вакуумных выключателей для сетей высокого напряжения (110 кВ и выше), что позволит значительно расширить сферу их применения.
